안녕하세요. YoungH입니다.
오늘은 산업 현장에서 복스알, 복스, 복스 소켓, 복스 머리, 핸드 소켓 및 임팩트 소켓 등 여러 이름으로 불리는 소켓의 종류와 특징, 규격에 대해 알아보겠습니다.
복스알은 복스소켓(Box socket)에서 나온 말인데 복스와 알갱이 하나하나를 뜻하는 알이 합쳐진 말이라고 한다.
소켓은 크게 현장에서 소켓 렌치에 사용되는 핸드 소켓과, 임팩트 렌치에 사용되는 임팩트 소켓, 육각 렌치 등 렌치 대신에 소켓 렌치, 임팩트 렌치 등에 결합하여 사용되는 비트 소켓이 있다.
소켓 렌치란?
소켓 렌치는 주로 육각 볼트나 육각 너트를 풀거나 조일 때 사용하는 공구로, 핸들에 소켓을 꽂아 넣고 사용한다. 박스 렌치와 용도가 비슷하지만, 박스 렌치와 달리 손잡이(몸통) 하나에 다양한 크기의 소켓을 바꿔 끼움으로써 여러 가지 치수의 볼트·너트에 사용할 수 있다.

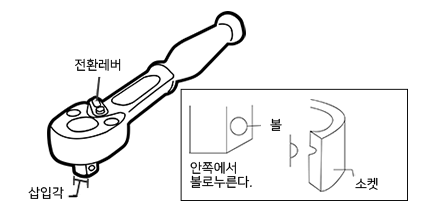

핸들을 회전하거나 공구를 몇 번이나 교체하지 않아도 반복만 하면 체결할 수 있는 소켓 렌치를 대표하는 핸들입니다. 좌우 회전 전환은 전환 레버를 전환하여 「좌회전」, 「우회전」을 바로 조작할 수 있습니다.
핸드 소켓이란?
핸드 소켓은 소켓 렌치용 소켓으로 각종 핸들에 장착하여 육각 볼트·너트 등을 체결하거나 푸는데 사용된다. 핸들 및 어태치먼트나 소켓과 조합하여 손이 들어가기 힘든 곳도 간단하게 작업할 수 있다. 박스 모양으로 되어 있어 볼트나 너트를 완전히 감싸 안은 상태로 사용하므로 스패너나 몽키보다 체결하거나 풀기 쉽다.
핸드 소켓은 일반적으로 손으로 사용하는 수공구에 체결하여 사용되는 공구로 임팩트 소켓과는 재질이 다르므로 강한 충격을 받을 수 있는 전동, 에어 공구류 등에 사용하기에 부적합하고 용도에 맞지않게 사용할 경우 파손 및 부상의 우려가 있다.
소켓 렌치용 소켓 스탠다드 타입
작업환경에 따라 12각 타입과 롱(딥)타입의 소켓도 있다. 12각 소켓의 경우 작업 공간이 협소하여 조금만 움직여도 6각에 비해 육각 볼트 및 너트에 잘 체결되는 장점이 있고, 롱(딥)타입의 소켓은 소켓이 짧아 작업부와 닿지 않는 경우에 사용된다.
임팩트 소켓이란?
임팩트 소켓이란 임팩트 렌치나 전동 공구에 장착하여 육각 볼트·너트 등을 체결하거나 푸는데 사용된다. 임팩트 렌치는 충격 토크를 발생시키므로, 핸드 소켓에 비해 외경이 두껍고 강인성이 우수하다. 고속 회전하므로 도금이 벗겨져 발생하는 부상을 방지하기 위해 흑색 마감 및 무전해 도금 처리되어있다.
핸드 소켓은 임팩트 렌치나 전동 공구에 사용하는 것은 권고 하지않지만, 임팩트 소켓은 소켓 렌치나 수공구에 체결하여 사용해도 무방하며 핸드소켓과 마찬가지로 12각 타입과 롱(딥)타입의 임팩트 소켓이 있다.

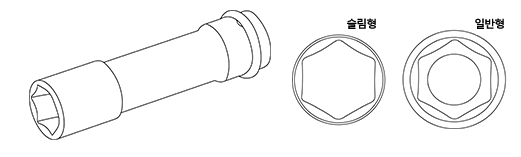

또한, 자동차 및 차량 휠너트 전용으로 일반 소켓보다 얇은 휠너트 전용 소켓도 있다.
비트 소켓이란?

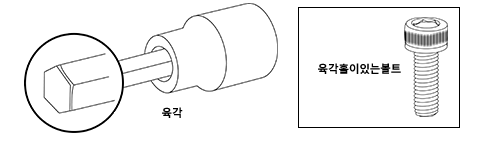

비트 소켓이란 육각렌치용 볼트를 체결하는데 푸는데 사용되는 소켓으로 사용하는 공구(수공구, 전동공구)에 따라 핸드 비트 소켓, 임팩트 비트 소켓으로 나뉜다.
핵심 포인트
1. 볼트 형상과 용도에 맞게 소켓의 타입을 선택한다.

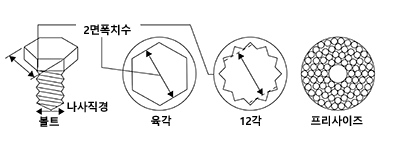

2. 작업하려는 볼트와 너트의 2면 폭 지수를 조사하여 규격에 맞는 소켓을 선택하며 미터 치수, 인치 치수를 잘 확인한다.

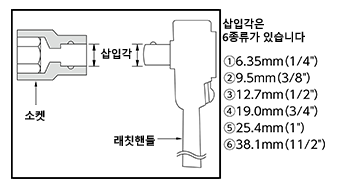

3. 소켓 렌치 및 전동공구의 엔빌과 소켓의 삽입각을 잘 확인하여 체결한다.
4. 하기의 미터나사 - 육각볼트 너트 규격을 잘 확인하여 소켓을 선택한다. 예를 들어 M5 미터 나사의 육각 볼트 너트를 조으거나 풀기 위해서는 8mm 소켓을 사용하여야 한다. M20의 경우 30mm M30의 경우 46mm 소켓을 사용한다. ()안의 규격은 구 JIS 규격이다.
| 미터나사 | 육각볼트, 너트 mm |
| M1.6 | 3.2 |
| M2 | 4 |
| M2.2 | (4.5) |
| M2.5 | 5 |
| M3 | 5.5 |
| M3.5 | (6) |
| M4 | 7 |
| M4.5 | (8) |
| M5 | 8 |
| M6 | 10 |
| M7 | 11 |
| M8 | 13 (14) |
| M10 | 16 (17) |
| M12 | 18 (19) |
| M14 | 21 (22) |
| M16 | 24 (26) |
| M18 | 27 (29) |
| M20 | 30 (32) |
| M22 | 34 (32) (35) |
| M24 | 36 (38) |
| M27 | 41 |
| M30 | 46 |
| M33 | 50 |
| M36 | 55 (54) |
| M39 | 60 (58) |
| M42 | 65 (63) |
| M45 | 70 (67) |
| M48 | 75 (71) |
| M52 | 80 (77) |
| M56 | 85 |
