[공구 노트] 계측기 게이지의 종류와 특징
안녕하세요. YoungH입니다.
계측기는 사물을 검사할 때 쓰는 장비를 총칭해서 부르는 말로 각종 요소를 측정해서 수치로 보여주는 기계를 의미한다. 오늘은 계측기 중 게이지류(게이지 블록, 필러 게이지, 틈새 게이지, 테이퍼 게이지, 용접 게이지, 센터 게이지, 앵글 게이지, 래디우스 게이지, 피치 게이지, C면 측정 게이지)의 종류와 특징에 대해 알아보겠습니다.
게이지 블록(블록 게이지, 블럭 게이지, 게이지 블럭)
게이지 블록은 측정기류의 정밀도 점검과 기계 부품 공구 등의 검사에 사용하는 “길이”의 기준이다. 게이지 블록은 길이의 기준으로 사용되고 있는 평행 단도기로부터 1987년 스웨덴의 요한슨에 의해 처음 제작되었으며, 102개의 게이지에 의해 1mm부터 201mm까지 0.01mm 간격으로 2만 개 정도의 치수를 각각의 블록을 조합하여 얻을 수 있다. 조합된 게이지 블록의 치수 오차는 측정면이 잘 가공되어 있으므로 밀착하여 사용해도 정도가 아주 높고 쉽게 임의의 치수를 얻을 수 있다.
내구성이 좋은 재료로 만들어진 직사각형, 정사각형으로, 평행한 2개의 측정면을 가진다. 각 측정면은 잘 밀착하는 성질이 있으며, 길이측정의 마스터 역할을 한다. 게이지 블록을 사용하여 측정기의 정밀도를 검사할 수 있다. 마이크로미터 등의 측정공구의 정밀도를 점검하거나 교정하는 경우 게이지 블록을 사용한다.

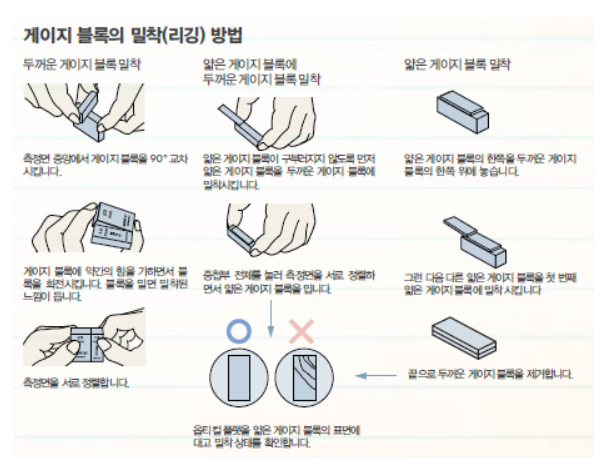

▶ 게이지 블록 밀착(링깅) 방법
1. 게이지 블록의 측정면을 기름을 조금 적신 천으로 잘 닦는다.
2. 부드러운 마른 천으로 기름을 가볍게 닦아 낸다.

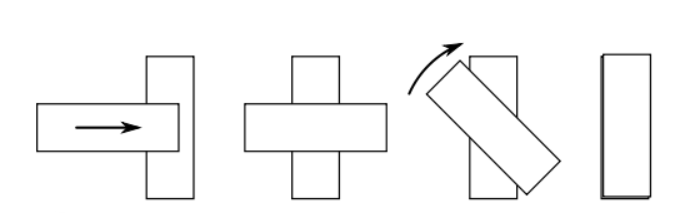

3. 두 게이지가 수직 방향이 되도록 적당한 힘을 주어 밀착(링깅)시킨다.
4. 수직 상태로 붙어 있는 두 블록을 회전시켜 일직선이 되도록 밀착(링깅)시킨다.

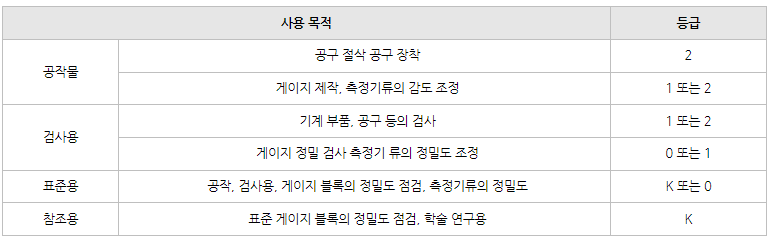

하기 표와 같이 용도에 맞는 게이지 블록 등급을 선택하면 높은 정확도를 확보할 수 있다.

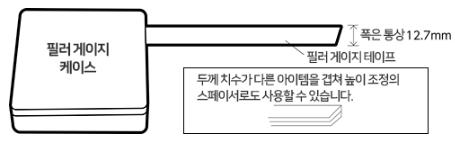

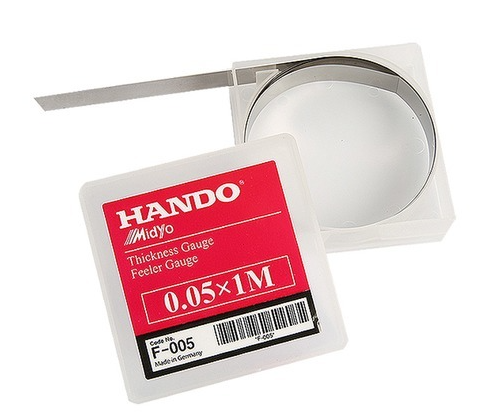

필러 게이지

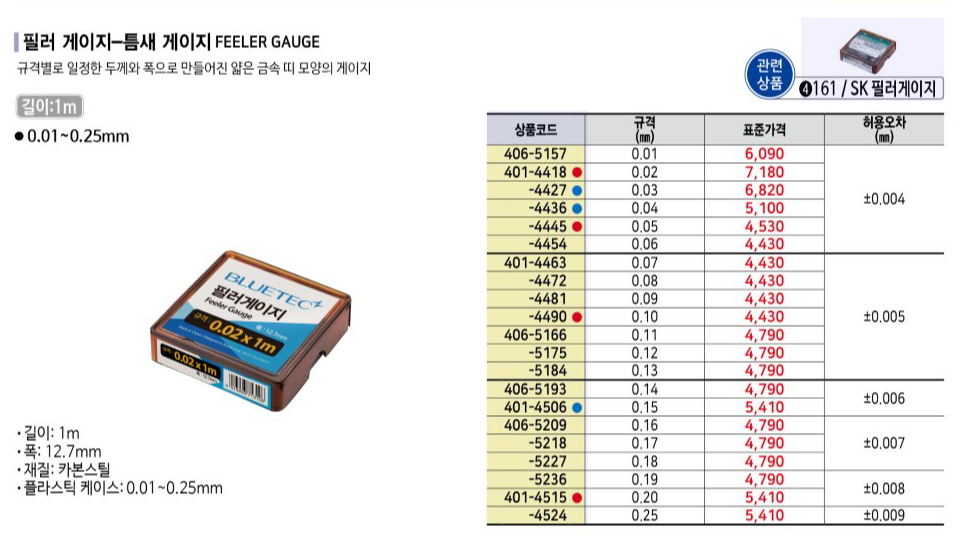

필러 게이지란 규격별로 일정한 두께와 폭으로 만들어진 얇은 금속 띠 모양의 게이지로 다른 측정기로는 측정할 수 없는 좁은 틈새의 치수를 재기 위한 공구이다.
자동차 엔진·기타 내연기 조립이나 조정용으로 사용되고, 단일 틈새를 연속 측정할 때 편리하다.
두께 치수(mm)를 확인하여 0.005mm~1.000mm까지 있으며 각 규격별로 허용오차를 확인한다.
틈새 게이지(두께 게이지, 티크니스 게이지)

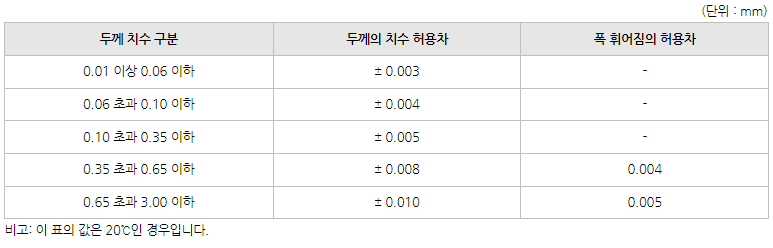

틈새 게이지(두께 게이지, 티크니스 게이지)는 필러 게이지 중의 하나로 2면 사이에 있는 틈새의 치수를 측정하기 위한 공구이다. 틈새 게이지의 1장 1장을 리프라고 한다.. 이 리프의 두께 정밀도의 등급에 따라 JIS 규격 정밀도품과 일반품으로 나뉜다. JIS 규격품의 두께 정밀도의 허용 범위는 일반품에 비해 1/2～1/3 정도로 정밀도가 엄격하다.
- 두께의 정밀도는 각각 리프별로 두께에 따라 다르다. 되도록 2장을 겹치지 않고 단품 1장으로 사용할 것을 권장한다.(겹칠수록 정밀도는 떨어진다.)
- 리프는 틈새에 대하여 수평으로 삽입한다. 들어가지 않는 경우는 무리하게 삽입하지 않고 리프의 두께를 줄인다. 반대로 너무 쉽게 들어가는 것 같으면 리프의 두께를 늘려 측정한다.
- 사용할 때는 사죽이나 면 등으로 표면을 깨끗하게 닦아내고, 사용 후는 방청 가루나 측정 공구용 기름을 충분히 도포하여 녹 발생에 주의하는 것이 중요하다.
- 기계 등을 설치할 때 기계와 설치 베이스 사이의 틈새 측정
- 모터나 엔진의 작동 부분과 정지 부분 사이의 틈새 측정
- 각종 도어나 덮개와 본체 사이의 틈새 측정
- 리프는 선단 형상에 따라 2종류 있다.
테이퍼 게이지
테이퍼 게이지란 게이지면(테이퍼 가공)을 이용하여 틈새나 홀 직경을 측정하는 공구이다.

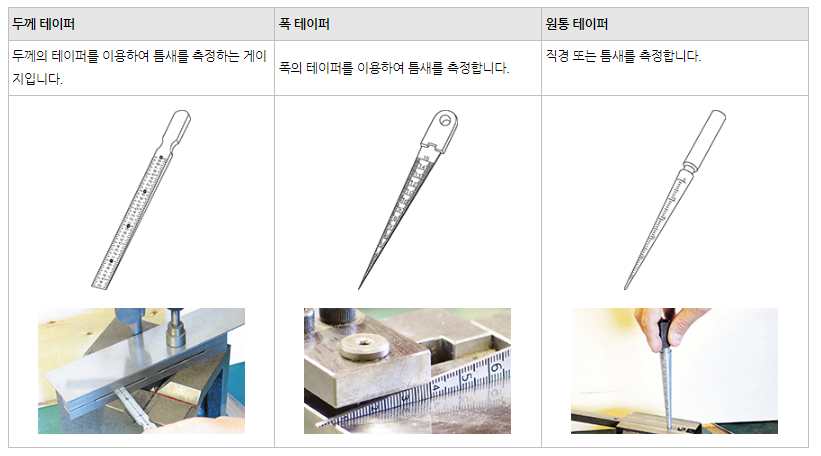

두께 테이퍼, 폭 테이퍼, 원통 테이퍼가 있으며 측정하는 장소에 따라 테이퍼 종류를 선택한다.

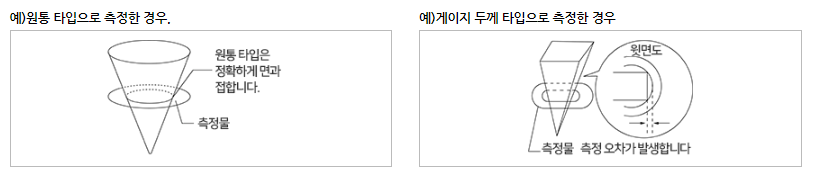

▶ 테이퍼 게이지 사용방법
1) 틈새 측정의 경우
틈새를 측정하는 경우 게이지 두께(면당)를 측정하는 쪽이 보다 신뢰성 높은 측정이 가능하다.
2) 홀 직경 측정의 경우
내경 측정인 경우 원통 타입 쪽이 신뢰성이 높고 그 이외에는 측정 오차가 발생할 수 있다.

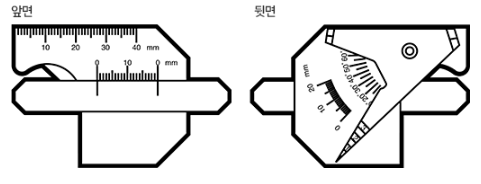

용접게이지
용접관 관련된 여러 종류를 측정할 수 있는 게이지이다. 주머니에 들어갈 수 있는 콤팩트한 사이즈로 설계되며 용접에 필요한 여러 종류의 측정에 대응가능하다.

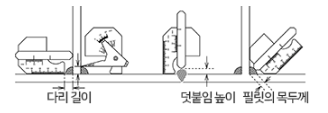

1. 덧붙임 치수의 측정
다리 길이, 덧붙임 높이, 필릿의 목두께를 측정할 수 있다.

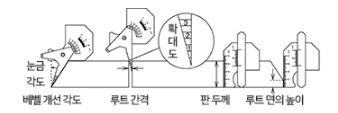

2. 용접 전/후 가공물의 측정
베벨 개선 각도, 루트 간격, 판 두께, 루트 면의 높이를 측정할 수 있다.

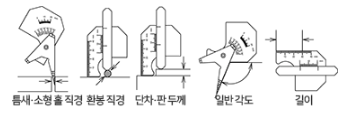

틈새와 소형 홀 직경, 환봉 직경, 단차 및 판의 두께, 각도, 길이 등을 측정할 수 있다.

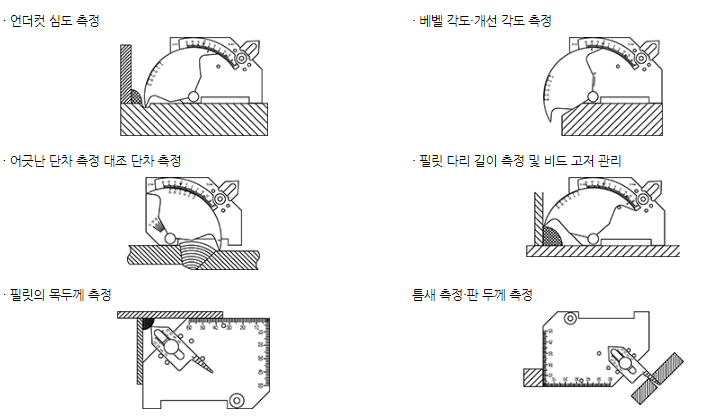

언더컷의 심도, 베벨 각도, 개선 각도 측정, 어긋난 단차 측정 및 대조 단차 측정, 필릿 다리 길이 측정 및 비드 고저 관리, 필릿의 목두께, 틈새, 판 두께 측정이 가능하다.

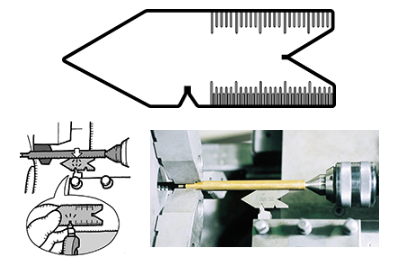

센터 게이지

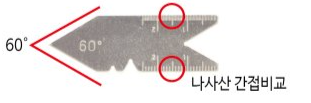

센터 게이지는 선반에서 나사 절삭 가공할 때 툴(바이트) 날형의 각도를 검사하는 공구이다. 선반에서 나사를 가공할 때 대상 물체에 대하여 나사 절삭용 바이트 날 끝을 직각으로 장착하기 위해 사용된다. 센터 게이지를 이용하여 바이트를 대상 물체에 대해 직각으로 장착 가능하다. 게이지로 측정하여 양쪽 모두 딱 맞으면 바이트가 직각으로 장착된다.
60˚와 55˚가 있으며 측정범위는 60˚는 14 산/20 산 55˚는 1/0.5mm이다.
앵글 게이지
앵글 게이지는 공작물의 각도 검사에 사용하는 계측기이다. 측정 대상의 각도부에 게이지부를 대고 비교 측정한다. 게이지에 각인되어 있는 각도는 여각(90°에서 차분)이고, 10°의 게이지라면 게이지 자체의 각도는 80°(일시각)와 100°(보각)이다.
각인되어 있는 각도는 게이지 자체의 각도가 아닌, 90°에서 차이의 각도로 나타내고 있으니 표시 각도를 잘 확인한다.
래디우스 게이지(R게이지, 반지름 게이지, 라디우스 게이지)
공작물, 성형품, 금형, 목형 등의 R 부(곡선부)의 치수 검사에 사용하는 게이지이다. R게이지, 반지름 게이지, 라디우스 게이지로도 불린다.
1. 파이프 등 원형으로 가공된 제품의 반지름(R, 래디우스) 값을 측정하는 게이지다.
2. 한 장씩 떨어져 있는 리프에는 각각의 치수가 각인되어 있다.
3. 가공된 또는 가공 중인 피측정물을 각인(표시) 된 리프를 선택하여 쉽고 빠르게 확인이 가능하다.
4. 볼록한 면, 오목한면에 따라 리프를 선택해 측정한다.
볼록 한 면을 측정하는 리프와 오목한 면을 측정하는 리프가 양 방향으로 있으며 각각 조임 나사가 있다.

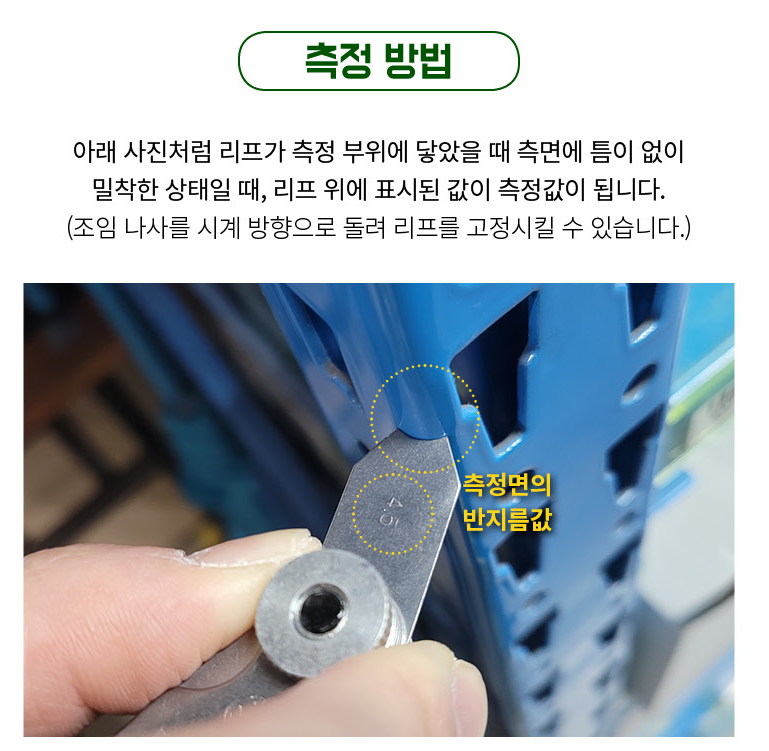

리프가 측정 부위에 닿았을 때 측면에 틈이 없이 밀착한 상태일 때, 리프 위에 표시된 값이 측정값이 된다.
피치 게이지

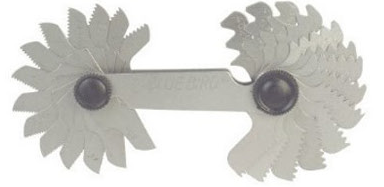

피치 게이지는 나사산의 규격이나(mm) 1인치당 나사산의 수를 측정하는 게이지다. 일반나사 피치를 주로 측정하고 판에 피치가 기재되어 있으므로 볼트, 너트의 피치를 간단하게 측정이 가능하다.
게이지에는 나사 산의 피치 사이즈가 각인되어 있어 간단하게 판독할 수 있다.
피치는 나사산과 나사산 사이의 치수로 각인된 숫자는, 미리 사양에서 나사 산에서 나사 산의 거리를 나타내고, 인치 사양은 1인치(25.4㎜) 안에 있는 나사산 수를 표시한다.
c면 측정게이지(CHAMFER GAGE)
C면 측정 게이지는 C 모따기 가공 후 C면의 크기를 측정하는 게이지로 챔퍼 게이지라고도 한다.
※ C모따기란?
C로 표현되는 C면은 90° 각부에 45° 각도로 모따기한 부위를 가리킨다.

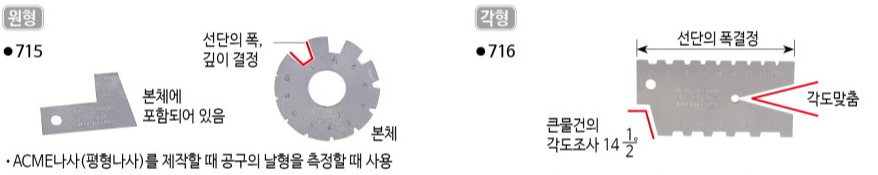

아크미 게이지(ACME GUAGE)
아크미 게이지는 사다리꼴 모양의 평형 나사의 피치를 측정하는 데 사용되는 게이지다.
