스텝 드릴이란?



스텝드릴은 하나의 드릴로 다양한 크기의 홀을 타공 할 수 있으며 확공작업이 가능한 드릴이다. 사진과 같이 각 스텝(단) 단계별로 작업할 수 있어 스트레이트 드릴이나 노스 드릴, 홀 쏘로는 가공할 수 없는 기존의 홀 확대나 모따기, 돌출부 제거 수정 등에 적합하다.

자주 사용되는 사이즈의 홀을 드릴 한 개로 가공할 수 있다.

스토퍼(링) 부속을 사용할 경우 날이 깊게 삽입되는 것을 방지할 수 있다.



스텝 드릴의 종류

스텝 드릴은 날의 형상에 따라 직선형과 트위스트형이 있다.

드릴날이 직선형인 직선형과 트위스트 형식인 트위스트형이 있다. 생크(샹크)는 10mm이다.

트위스트형은 직선형보다 적은 힘으로도 타공 작업을 할 수 있다.

스텝 드릴 규격으로는 기성품기준으로 크게 하기와 같이 나뉜다.



▶4-12mm, 스텝(증가) 사이즈 2mm

▶4-12mm, 스텝(증가) 사이즈 1mm

▶6-18mm,  스텝(증가) 사이즈 2mm

▶4-22mm, 스텝(증가) 사이즈 2mm

▶5-35mm, 스텝(증가) 사이즈 2~3mm

▶6-30mm,  스텝(증가) 사이즈 2mm

▶6-38mm,  스텝(증가) 사이즈 2~4mm



또한, 생크(샹크)가 6각 생크(샹크)로 임팩트 드릴 및 임팩트 드라이버 등 비트 형식으로 된 스텝 드릴 비트도 있다.

생크가 육각(샹크) 6.35mm(1/4")로 임팩트 드릴 및 임팩트 드라이버 충전식, 전동 공구에 체결하여 사용 가능하다.



이 외에도 가공하는 체료에 따라 스텝 드릴의 재질 및 코팅 등을 선택하여 사용 가능하다.

코발트(HSS-CO) 스텝 드릴

코발트(HSS-CO) 스텝 드릴도 있고

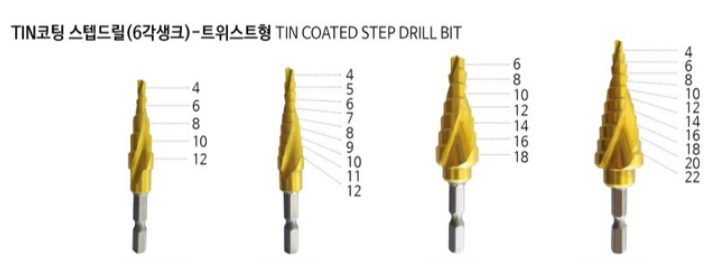

TIN코팅 스텝 드릴도 있다.

---

홀 커터란?

홀 커터란 원통톱으로 드릴에 장착해 얇은 금속판 등에 홀을 뚫는 공구이다. 배전반이나 얇은 금속판, 스테인리스나 염화 비닐판, FRP, 알루미늄, 합판 등의 타공 시 사용되며 전기 공사나 수도·가스 배관 공사, 공조 공사 등에 많이 사용된다.



홀 커터 종류

홀커터에도 사용 용도에 따라 다양한 종류가 있다.



1. 일반 홀 커터(HSS)

철판, 함석 등 얇은 자재에 사용되는 일반적인 홀 커터 HSS 재질이다.



2. 초경 홀 커터

스테인리스판, 에나멜 강판, 철판, 주강, 주철에 사용하는 초경 홀 커터



3. 실린더 홀 커터

도어록 작업 시 사용되는 실린더 홀 커터, 실린더 타공 사이즈에 맞춰 작업이 가능하다.



4. 롱타입 홀 커터

협소공간이나 부재의 간섭 시 사용되는 롱타입 홀 커터



5. 바이 메탈(BI-METAL) 홀 커터

철판, 목재, 알루미늄 등 다용도로 사용 가능한 바이 메탈(BI-METAL) 홀 커터



6. 타일 작업용 홀 커터

타일, UV판넬, 인조 대리석, 세면대, 욕조 등에 사용 가능한 타일 전용 홀 커터



7. 드릴용 홀 커터

충전식 드릴, 전기 드릴 등 샹크가 육각생크, 비트 형식으로 된 드릴용 홀 커터



홀 커터 사용 핵심 포인트

・날 끝의 직경(mm)을 확인하여 규격을 선택한다.
・피삭 재질을 확인한다.(철·강판·목재·스테인리스판 파이프·합성 수지판 등)

   - 피삭 재질에 따라 사용하는 홀 커터의 재질이 달라진다.
・가공 판 두께(mm)를 확인하여 홀 커터 사용 가능 범위와 비교한다.
・사용 공구에 따라 축 형상이 바뀌므로 샹크 형상을 확인한다.
